Description
Following Screws are to be use with above Plates:
A) 5.0mm Locking Head Screw – Self Tapping
| Stainless Steel | Hex Drive | Titanium |
|---|
| Cat No. | Size | Cat No. |
| 106.314 To 106.390 | 14mm To 90mm | Ti.106.314 To Ti.106.390 |
| Stainless Steel | Star Drive | Titanium |
|---|
| Cat No. | Size | Cat No. |
| 106.414 To 106.490 | 14mm To 90mm | Ti.106.414 To Ti.106.490 |
B) 4.5mm Cortical Screw Self Tapping
| Stainless Steel | Hex Drive | Titanium |
|---|
| Cat No. | Size | Cat No. |
| 106.214 To 106.274 | 14mm To 74mm | Ti.106.214 To Ti.106.274 |
| Stainless Steel | Star Drive | Titanium |
|---|
| Cat No. | Size | Cat No. |
| 106.120 To 106.160 | 20mm To 60mm | Ti.106.120 To Ti.106.160 |
C) 5.0mm Locking Head Cancellous Screw Full Thread – Self Tapping
| Stainless Steel | Hex Drive | Titanium |
|---|
| Cat No. | Size | Cat No. |
| 110.725 To 110.810 | 25mm To 110mm | Ti.110.725 To Ti.110.810 |
| Stainless Steel | Star Drive | Titanium |
|---|
| Cat No. | Size | Cat No. |
| 110.925 To 110.998 | 25mm To 110mm | Ti.110.925 To Ti.110.998 |
D) 5.0mm Locking Head Cancellous Screw 16mm Thread – Self Tapping
| Stainless Steel | Hex Drive | Titanium |
|---|
| Cat No. | Size | Cat No. |
| 108.550 To 108.610 | 40mm To 110mm | Ti.108.540 To Ti.108.610 |
Following Instruments to be use with above Plate:
| Cat No. | Description |
|---|
| 260.430 | Drill Bit – S.S. – Quick Coupling End Dia. 4.3mm X 221mm Long – Calibrated |
| 260.320 | Drill Bit – S.S. – Quick Coupling End Dia. 3.2mm X 130mm Long |
| 301.129 | Hexagonal Screw Driver with Self Holding Sleeve 3.5mm Tip (for 5.0mm Locking Head & 5.0mm Locking Cancellous Screw) – Silicon Handle |
| 301.114 | Large Hexagonal Screw Driver 3.5mm Tip – Silicon Handle |
| 303.020 | Large Depth Gauge |
| 803.110 | LCP Drill Sleeve 5.0mm for Drill Bit 4.3mm |
| 803.112 | Tap for 5.0mm Locking Head Screws |
| 804.164 | Q.C. Torque Screw Driver Handle 3.5mm Tip (Torque 4.0Nm) |
| 804.170 | Hexagonal Screw Driver Q.C. End Shaft, 3.5mm Tip(For Torque Handle 4.0N.M) |
| XP.301.082 | Star Drive Screw Driver – 3.5mm Tip/T-20 |

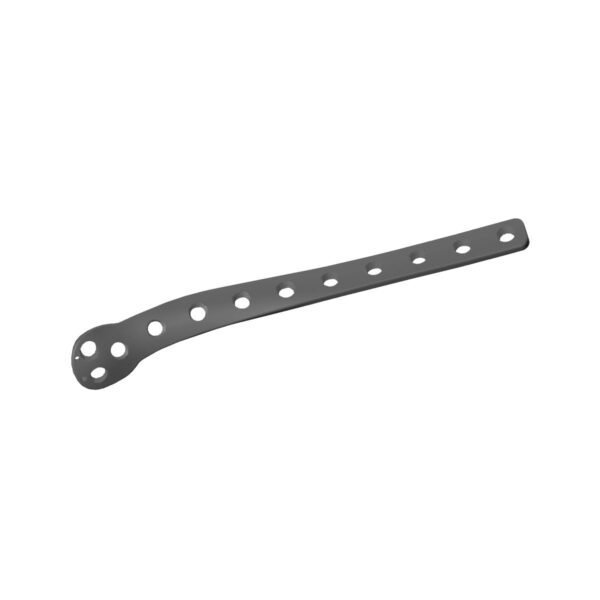

Following Size of Locking Lateral Distal Tibia Plate 4.5/5.0mm is available in Titanium Material.
| Cat No. (Titanium) (Left) | Holes | Cat No. (Titanium) (Right) |
|---|
| Ti.896.005 | 5 | Ti.896.105 |
| Ti.896.007 | 7 | Ti.896.107 |
| Ti.896.009 | 9 | Ti.896.109 |
| Ti.896.011 | 11 | Ti.896.111 |
